機電安裝過程中，眾多系統管線交錯布置，若所有參建單位各自為政、只考慮各自負責專業管線施工，缺乏統一協調管理，必然導致現場凌亂無章，將嚴重影響施工質量。我們利用BIM管線綜合優化技術可以有效的解決這個問題，那么如何把我們的優化結果通過圖紙表達出來呢？我們以北海騰飛花園項目地下車庫為例進行演示。
一、管線標注

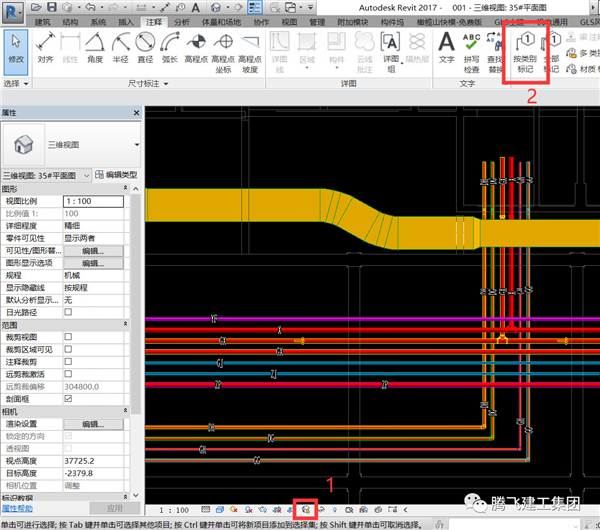

我們打開優化后的機電模型，三維狀態下切換到頂視圖，然后進行視圖鎖定，鎖定完畢后才能進行管線的標注，我們選擇按類別標記進行標注。
我們在標注完畢后可以看到系統默認的標注信息只有系統的縮寫，無法滿足我們交底的需要。這時，我們需要修改系統的標注信息。
二、修改標注信息

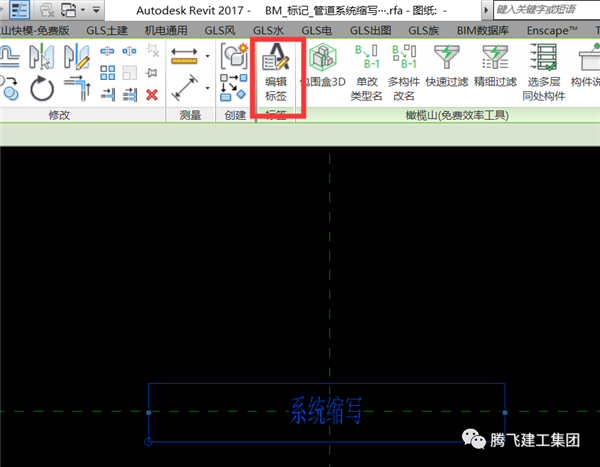

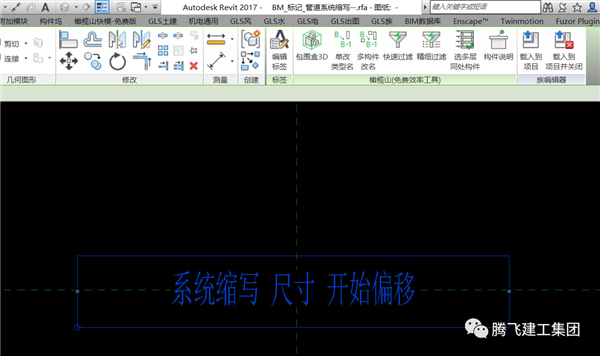

我們選擇其中一個標注，雙擊進入標記族文件的調整。

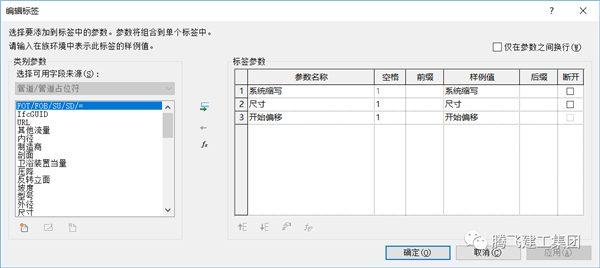

可以看到標簽欄只有系統縮寫，缺乏尺寸、標高等信息，編輯標簽將尺寸、開始偏移（標高）填入列表后，重新載入到項目中。
優化后成果（平面圖）

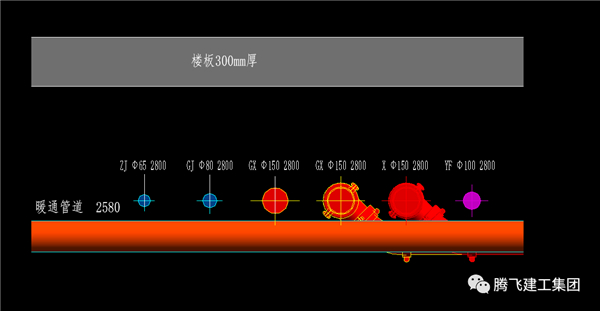

三維圖
可以看到這時管線已經有了尺寸、標高等基本的標注信息，基本上可以用于施工交底了，由于施工班組通常使用CAD看圖識圖，因此需要我們在Revit中標注信息轉化到CAD圖紙中。
三、導入CAD軟件

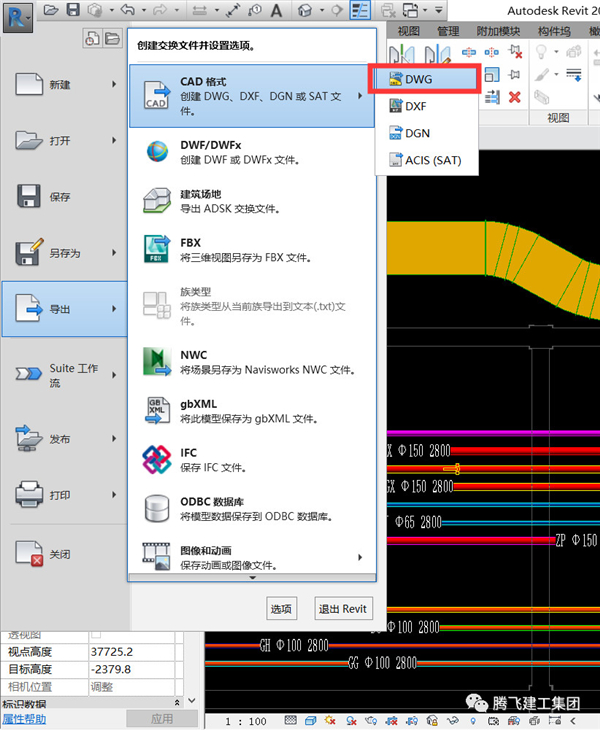

我們將優化模型中暖通管道的保溫層不顯示（保溫層顯示的話，管道線條會重復顯示），選擇精細和著色顯示狀態（可以精確的看到管道的偏移定位），系統的規程修改為機械（將建筑、結構模型進行灰暗顯示），進行CAD圖紙的導出。

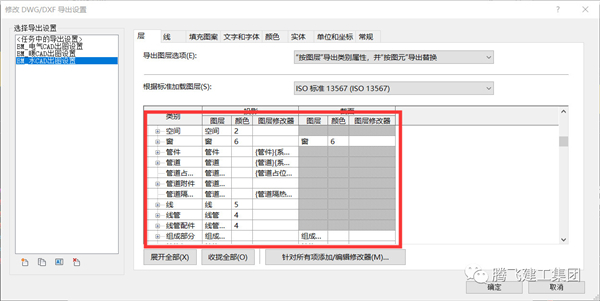

最后一步也是最重要的一步就是將我們的Revit中的各個類別的顯示方式與我們設計院的出圖顯示方式相對應，以便于精確出圖識圖。

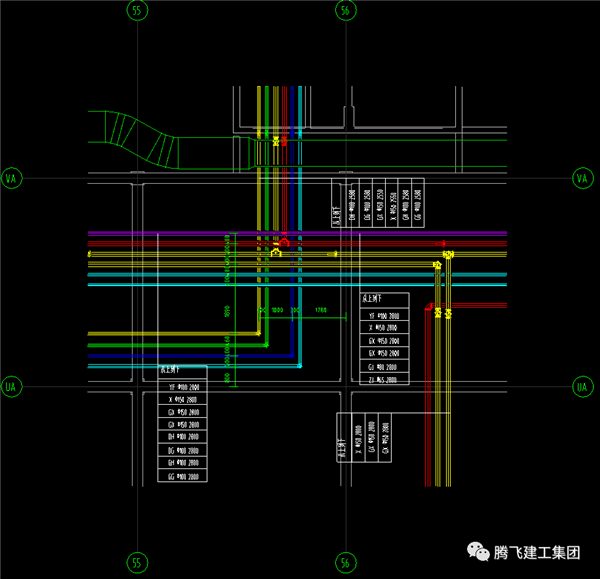

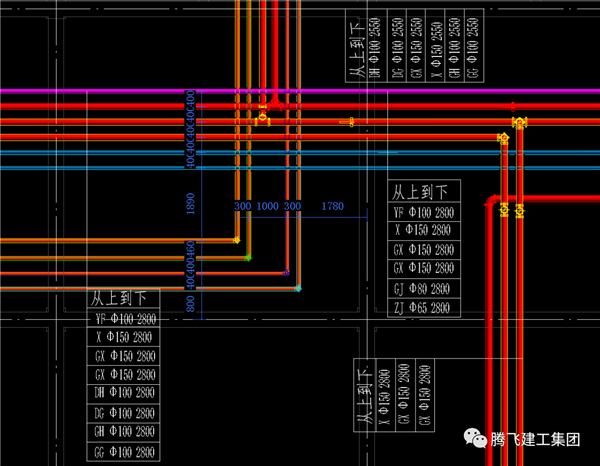

平面圖紙

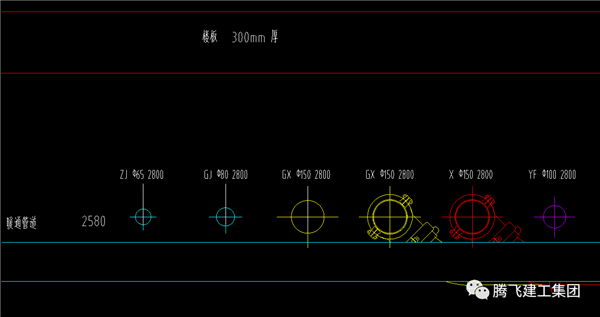

最終顯示結果我們可以看到各種管道的類型、尺寸、高程，以及高程變化點的具體定位等信息，可以用于施工現場交底了。
在施工交底的過程中需要考慮施工現場的實際情況，將高大上的三維模型轉化為接地氣的二維圖紙，才能將我們所做的優化成果表達出來，也才能真正的實現BIM技術在施工現場的落地應用。
